JBF-131F-N編碼型信號輸入模塊

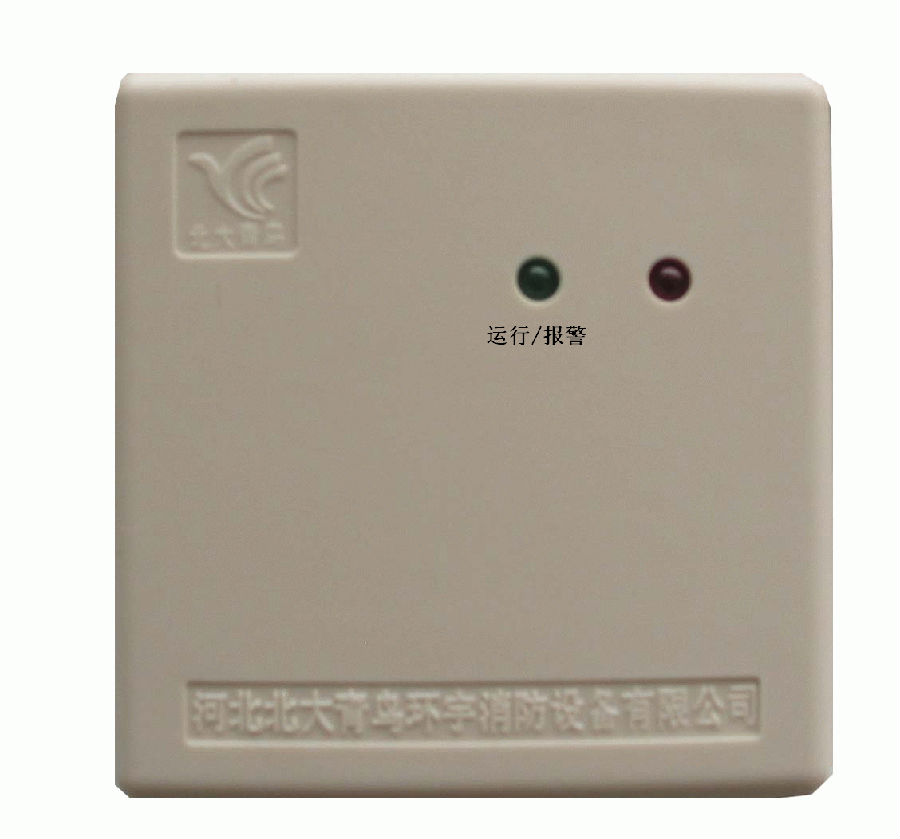

設備外形：
功能特點：
l 內置微處理器CPU；
l 采用SMT表面貼裝工藝；
l 穩定性高，抗干擾能力強；
l 可以接收被監視設備動作后提供的常開無源觸點信號，輸入模塊報警時確認燈常亮；
l 電子編碼方式。可通過專用電子編碼器編址；
l 二總線，無極性。功耗低，-遠傳輸距離1500m。導線截面積為1.0-1.5mm2；
l 插拔式結構，可像安裝探測器一樣先將底座安裝在墻上，便于施工、維護；
l 具有斷線監控功能。
技術指標：
內容 | 技術參數 |
工作電壓 | DC 19-28V 控制器提供，調制型 |
工作溫度 | -10…+50℃ |
貯存溫度 | -20…+50℃ |
相對濕度 | ≤95%(40±2℃) |
監視電流 | ≤0.3mA（24V） |
報警電流 | ≤3mA（24V） |
確認燈 | 監視狀態瞬時微亮，報警常亮（紅色） |
外形尺寸 | 85mm長 × 85mm 寬× 42mm高 |
線 制 | 二總線，無極性 |
執行標準 | GB16806-2006《消防聯動控制系統》 |
安裝與接線：
JBF-131F-N輸入模塊采用明裝方式，步驟如下：
l 在安裝位置將模塊盒固定（使用M4螺釘），安裝孔距為65mm。
l 將端子2(3)、4(5)接在控制器總線L1、L2上。
l 探測總線采用2×1.0-1.5mm2導線；
l 使用專用的編碼器設定地址碼（1-200）；
l 將所監視設備的常開觸點連接在AS+（9）、AS-（10） 端子上，并且必須在監視設備的動合端并聯10kΩ終端電阻，否則輸入模塊的地址無法登記上線。
l 接線端子示意：
JBF-131F-N與消防設備聯接示意圖例：
L1、L2 ：接兩總線，無極性；
AS- 、AS+：接回答（無源觸點），連接在AS- 和AS+上的監視設備的動合端必須并聯10kΩ終端電阻；
終端電阻只有壓接在被監視設備一側才會起到線路檢測的功能；
