一、J-SAB-M-LD2000Ex防爆型手動報警按鈕介紹：

J-SAB-M-LD2000Ex防爆型手動報警按鈕采用特殊防爆技術。適用于石油、化工等行業，具有防爆要求的場所?？梢酝ㄟ^LD4800E防爆編碼接口與利達公司生產的LD128E系列火災報警控制系統配合使用。滿足GB3836.4-2000及-防爆標準(本安型)i b Ⅱ CT6。

二、J-SAB-M-LD2000Ex防爆型手動報警按鈕功能：

★二總線、有極性，須配合LD4800E防爆編碼接口使用

★具有手動復位功能

★備有一組無源常開接點輸出

★報警確認燈：紅色

三、J-SAB-M-LD2000E(Ex)防爆型手動報警按鈕主要技術指標：

內容 技術參數

單指示燈 工作指示——紅燈閃亮  火警確認——紅燈常亮

工作電壓 DC14V-24V（經安全柵供給電）

工作電流 靜態電流：<0.6mA 報警電流：<1.5mA

工作環境溫度 -10℃-55℃

工作環境相對濕度 ≦95%RH(40±2℃)

防爆標志 ExibⅡCT6

本安防爆參數 U1:DC28V、I1:35mA、P1:0.84W、C1:0.028uF、L1:0.1mH

-大外形尺寸 寬100mm×高112mm×厚37.5mm

重量 0.35kg±0.01kg

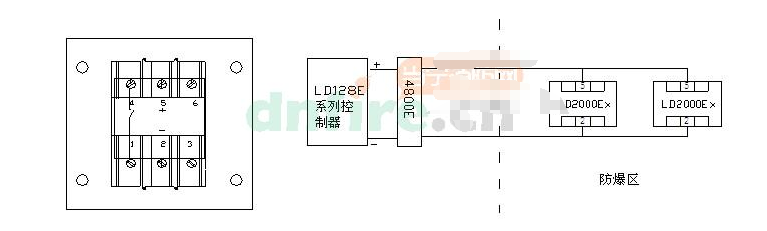

五、J-SAB-M-LD2000E(Ex)端子圖與接線圖示例：

六、J-SAB-M-LD2000E(Ex)防爆手報安裝步驟：

★取底殼：LD2000Ex防爆手動報警按鈕“底殼”和“按鈕部分”兩部分組成，從包裝中取出后分開，取出底殼而將按鈕部件暫時妥善保存于包裝盒中。

★固定底座：將導線從底殼背面穿過圓孔，用合適的自攻螺釘把底座固定在墻面。

★接線：剪、剝導線后按上圖接線圖所示將各導線與相應端子正確連接。

★系統接線查驗后，將“按鈕部分”插到底座里，并按壓使兩部分扣緊合縫。

七、J-SAB-M-LD2000E(Ex)防爆型手動報警按鈕布線要求：

★導線：探測器回路二總線宜選用截面積≥1.0mm2的雙色雙絞銅芯線,穿金屬管或阻燃管敷設，也可采用控制電纜，

★如KVV—2×0.75。

★連接導線的長度應以總導線電阻＜70Ω為限，否則應增大導線的線徑。
